滑环

MB380系列

通孔直径为38.1mm(1.5",适用于<=38.1mm)的标准系列整体式精密工业总线导电滑环, 支持的总线类型有:Profibus, CanBUS, CANOPEN, DeviceNET, CC-LINK, ProfiNET,EtherCAT 等等。*注意:如需<38.1mm的内孔,可通过加内衬轴套解决。



型号订购说明:


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC200RPM1500万转贵金属
VD600RPM8000万转金合金
VH1000RPM1.5亿转镀金-镀金
技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~440VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#TeflonAWG22#Teflon
接触材料参考产品选型等级导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度500VAC@50Hz,60s
扭矩0.1N.m;+0.03N.m/6rings动态电阻变化值<0.01Ω
防护等级IP51

选型表

MB380系列工业总线滑环选型表
型号10A信号或5A工业总线长度L(mm)型号10A信号或5A工业总线长度L(mm)
MB380-01P00Profibus ×151.2MB380-01E00EtherCAT ×151.2
MB380-P0610-01P60Profibus ×174MB380-P0610-01E60EtherCAT ×174
MB380-P1210-01P120Profibus ×196.8MB380-P1210-01E120EtherCAT ×196.8
MB380-P0610-S06-01P66Profibus ×196.8MB380-P0610-S06-01E66EtherCAT ×196.8
MB380-S12-01P012Profibus ×196.8MB380-S12-01E012EtherCAT ×196.8
MB380-P1810-01P180Profibus ×1119.6MB380-P1810-01E180EtherCAT ×1119.6
MB380-P0610-S12-01P612Profibus ×1119.6MB380-P0610-S12-01E612EtherCAT ×1119.6
MB380-P1210-S06-01P126Profibus ×1119.6MB380-P1210-S06-01E126EtherCAT ×1119.6
MB380-S24-01P024Profibus ×1142.4MB380-S24-01E024EtherCAT ×1142.4
MB380-P1210-S12-01P1212Profibus ×1142.4MB380-P1210-S12-01E1212EtherCAT ×1142.4
MB380-S30-01P030Profibus ×1165.2MB380-S30-01E030EtherCAT ×1165.2
MB380-S36-01P036Profibus ×1192MB380-S36-01E036EtherCAT ×1192
MB380-01C00CANBUS ×151.2MB380-01D00DeviceNET ×151.2
MB380-P0610-01C60CANBUS ×174MB380-P0610-01D60DeviceNET ×174
MB380-P1210-01C120CANBUS ×196.8MB380-P1210-01D120DeviceNET ×196.8
MB380-P0610-S06-01C66CANBUS ×196.8MB380-P0610-S06-01D66DeviceNET ×196.8
MB380-S12-01C012CANBUS ×196.8MB380-S12-01D012DeviceNET ×196.8
MB380-P1810-01C180CANBUS ×1119.6MB380-P1810-01D180DeviceNET ×1119.6
MB380-P0610-S12-01C612CANBUS ×1119.6MB380-P0610-S12-01D612DeviceNET ×1119.6
MB380-P1210-S06-01C126CANBUS ×1119.6MB380-P1210-S06-01D126DeviceNET ×1119.6
MB380-S24-01C024CANBUS ×1142.4MB380-S24-01D024DeviceNET ×1142.4
MB380-P1210-S12-01C1212CANBUS ×1142.4MB380-P1210-S12-01D1212DeviceNET ×1142.4
MB380-S30-01C030CANBUS ×1165.2MB380-S30-01D030DeviceNET ×1165.2
MB380-S36-01C036CANBUS ×1192MB380-S36-01D036DeviceNET ×1192
MB380-01N00CANOPEN ×151.2MB380-01F00ProfiNET ×151.2
MB380-P0610-01N60CANOPEN ×174MB380-P0610-01F60ProfiNET ×174
MB380-P1210-01N120CANOPEN ×196.8MB380-P1210-01F120ProfiNET ×196.8
MB380-P0610-S06-01N66CANOPEN ×196.8MB380-P0610-S06-01F66ProfiNET ×196.8
MB380-S12-01N012CANOPEN ×196.8MB380-S12-01F012ProfiNET ×196.8
MB380-P1810-01N180CANOPEN ×1119.6MB380-P1810-01F180ProfiNET ×1119.6
MB380-P0610-S12-01N612CANOPEN ×1119.6MB380-P0610-S12-01F612ProfiNET ×1119.6
MB380-P1210-S06-01N126CANOPEN ×1119.6MB380-P1210-S06-01F126ProfiNET ×1119.6
MB380-S24-01N024CANOPEN ×1142.4MB380-S24-01F024ProfiNET ×1142.4
MB380-P1210-S12-01N1212CANOPEN ×1142.4MB380-P1210-S12-01F1212ProfiNET ×1142.4
MB380-S30-01N030CANOPEN ×1165.2MB380-S30-01F030ProfiNET ×1165.2
MB380-S36-01N036CANOPEN ×1192MB380-S36-01F036ProfiNET ×1192
MB380-01K00CC-LINK ×151.2MB380-P0610-S12-01K612CC-LINK ×1119.6
MB380-P0610-01K60CC-LINK ×174MB380-P1210-S06-01K126CC-LINK ×1119.6
MB380-P1210-01K120CC-LINK ×196.8MB380-S24-01K024CC-LINK ×1142.4
MB380-P0610-S06-01K66CC-LINK ×196.8MB380-P1210-S12-01K1212CC-LINK ×1142.4
MB380-S12-01K012CC-LINK ×196.8MB380-S30-01K030CC-LINK ×1165.2
MB380-P1810-01K180CC-LINK ×1119.6MB380-S36-01K036CC-LINK ×1192

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

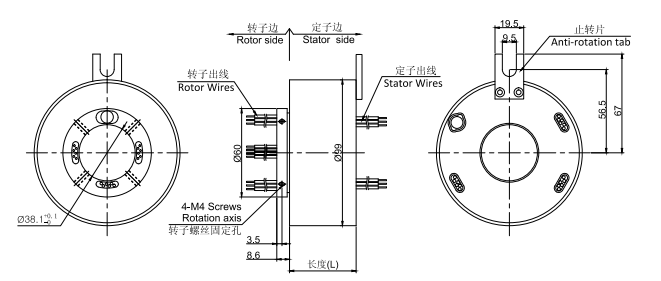

标准图纸

标准图纸

各环路导线色码表
环道颜色环道颜色
17
28
39
4绿10绿
511
612

(6个颜色为一组,分别序号1...6, 下一组从7...12, 重复前6个颜色, 每组用号码管作为组序号标识。)

  • 更多路数可选:1-96路
  • 可选插接头和热缩管.
  • 导线长度。
  • 屏蔽电缆
  • 传输频率可达 500 MHz
  • 可混合高速率数据传输(以太网传输,USB,Profibus)
  • 信号,同轴电缆,功率线混合
  • 热电偶信号混合
  • 防震,高温等特殊环境定制
  • 气压/液压 混合
  • 高温定制可达 250 度
  • 高压、大电流定制(1000A,1万伏)
  • 军工级别


基于本型号进行定制


默孚龙电子有限公司是国内最早从事滑环技术研究,生产的公司之一, 对各个行业定制滑环经验丰富,拥有超过10000种滑环方案图纸数据库。

如何进行特殊要求订购?

定制型号说明:


MB380



例子:
  • 如果您需要订购 MB380 ,支持65路*信号,订购型号为MB380-S65.
  • 如果您需要订购 MB380 ,支持12路*信号 + 3路*10A,,订购型号为 MB380-P0310-S12

  • 其他特殊要求:
    如果您还有其他特殊要求,请联系我们。比如:长度限制,高度限制,其他尺寸限制,出线方式,导线长度,定制接头,高温,大电流,军工级别等: technical@moflon.com.
