MW1000系列紧凑型大电流滑环

MW1000是标准的紧凑型功率大电流滑环,主要用在对安装空间要求比较小的场合。
特点:性价比高。
定子线和转子线对应使用彩色导线,使电路连接简单化。
导电环采用90度角V行槽设计,具有顺畅旋转,低力矩和低电气噪音的特点,从而性能超越普通的滑环产品。

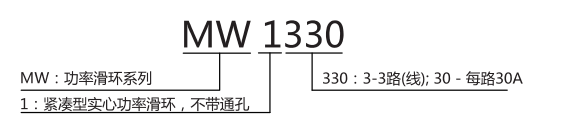

型号订购说明:


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命1000万转功率
额定转速150RPM额定电压0~600VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC
工作湿度0~85% RH导线规格10A=AWG#16;20A=AWG#14;30A=AWG#12;
接触材料贵金属导线长度标准长度300mm(可据要求调整)
壳体材料PBT绝缘强度500VAC@50Hz,60s
扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51

选型表

MW1000系列滑环选型表
型号总环数每环额定电流(A)外径(mm)长度L(mm)型号总环数每环额定电流(A)外径(mm)长度L(mm)
MW1210210A2226MW1620620A3065.7
MW1310310A2233MW1230230A2247
MW1410410A2243.6MW1330330A2247
MW1610610A3065.7MW1430430A3065.7
MW1215215A2247MW1630630A3065.7
MW1315315A2247MW1240240A3065.7
MW1415415A3065.7MW1340340A3065.7
MW1615615A3065.7MW1810810A3078
MW1220220A2247MW11011010A3078
MW1320320A2247MW11211210A3078
MW1420420A3065.7

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。


标准图纸


标准图纸


各环路导线色码表
环道颜色环道颜色
14绿
25
36

(6个颜色为一组,分别序号1...6, 下一组从7...12, 重复前6个颜色, 每组用号码管作为组序号标识。)

  • MW10009 是 MW1000的高端版本.
  • 可选法兰安装
  • 可选插接头和热缩管.
  • 导线长度。
  • 高温环境下.
  • 军用级别.


基于本型号进行定制


默孚龙电子有限公司是国内最早从事滑环技术研究,生产的公司之一, 对各个行业定制滑环经验丰富,拥有超过10000种滑环方案图纸数据库。

如何进行特殊要求订购?

定制型号说明:


MW1000



例子:
  • 如果您需要订购 MW1000 ,支持65路*信号,订购型号为MW1000-S65.
  • 如果您需要订购 MW1000 ,支持12路*信号 + 3路*10A,,订购型号为 MW1000-P0310-S12

  • 其他特殊要求:
    如果您还有其他特殊要求,请联系我们。比如:长度限制,高度限制,其他尺寸限制,出线方式,导线长度,定制接头,高温,大电流,军工级别等: technical@moflon.com.
