滑环

MQ200F(2通气法兰侧面出气)

2通道法兰侧面出气 气动或者液压传输

传输介质:压缩空气,氢气,氮气,化学混合气体,蒸汽,冷却水,热水,热油,石油,硫酸,饮料等

中间无通孔,体积更小

接口尺寸: M5,G1/8,G1/4,G3/8,G1/2

可根据客户的要求定制安装尺寸,法兰以及其他特殊的结构

产品等级选型表
产品等级代号最高转速工作寿命密封件
VC100RPM600万转国内知名品牌密封件
VD300RPM2000万转进口密封件
技术规格参数
机械技术指标旋转接头部分技术指标
参数数值参数数值
工作寿命参考产品选型等级通道数2进2出
额定转速参考产品选型等级最大压力10MPa(可定制高压),真空0.01torr
工作温度-30℃~80℃可过介质空气,真空,液压油,水,热水,冷却液,蒸汽等
工作湿度0~85% RH扭矩与接口尺寸相关,详见选型表
密封件参考产品选型等级
壳体材料铝合金
防护等级IP51

选型表

MQ200F 系列气液电滑环选型表
型号气(液)通最大扭矩(N.M)接口尺寸型号气(液)通最大扭矩(N.M)接口尺寸
MQ200F-012进2出0.6M5MQ200F-042进2出3G3/8“
MQ200F-022进2出1.6G1/8“MQ200F-052进2出3.5G1/2“
MQ200F-032进2出2.4G1/4“

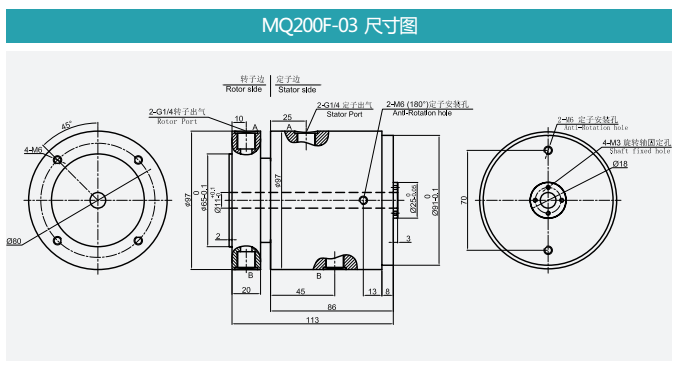

标准图纸


标准图纸


  • 根据要求定制通管尺寸.
  • 连接类型 - NPT, Rc BSPT, O-ring Face Seal
  • 可选安装方式
  • 混合电滑环:1-96路
  • 可选插接头和热缩管.
  • 导线长度。
  • 屏蔽电缆
  • 传输频率可达 500 MHz
  • 可混合高速率数据传输(以太网传输,USB,Profibus)
  • 信号,同轴电缆,功率线混合
  • 热电偶信号混合
  • 防震,高温等特殊环境定制
  • 气压/液压 混合
  • 高温定制可达 250 度
  • 高压、大电流定制(1000A,1万伏)
  • 军工级别


基于本型号进行定制


默孚龙电子有限公司是国内最早从事滑环技术研究,生产的公司之一, 对各个行业定制滑环经验丰富,拥有超过10000种滑环方案图纸数据库。

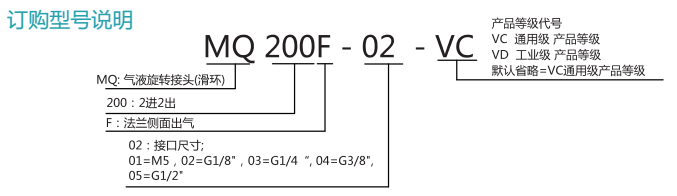

如何进行特殊要求订购?

定制型号说明:


MQ200F



例子:
  • 如果您需要订购 MQ200F ,支持65路*信号,订购型号为MQ200F-S65.
  • 如果您需要订购 MQ200F ,支持12路*信号 + 3路*10A,,订购型号为 MQ200F-P0310-S12

  • 其他特殊要求:
    如果您还有其他特殊要求,请联系我们。比如:长度限制,高度限制,其他尺寸限制,出线方式,导线长度,定制接头,高温,大电流,军工级别等: technical@moflon.com.
