MSPH300系列

微型MSPH300 3通道气/气电滑环,旋转接头, 可接M5规格气管接头, 且可以混合功率动力线,
信号线,工业总线,控制线,电磁阀,感应线等,标准为法兰安装形式。
能通过的介质有: 压缩空气,真空等气体;可混合电线6路,12路信号(2A),也可仅仅需要气
动部分,无电线电路。

产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC100RPM1000万转贵金属
VD300RPM3000万转镀金-镀金
技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数3进3出, M5工作寿命参考产品选型等级
最大压力5MPa (可定制高压),真空 0.01torr额定转速参考产品选型等级
扭矩详见选型表工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料参考产品选型等级
功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC扭矩0.5N.m;+0.03N.m/6路
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC防护等级IP51
导线规格AWG28#TeflonAWG28#Teflon
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω


选型表

MSPH300微型气/气电滑环选型表
型号通道数扭矩(N.M)接口尺寸信号或2A
MSPH3003进3出0.8N.mM5--
MSPH300-S063进3出0.8N.mM56
MSPH300-S123进3出0.8N.mM512

注:N个2A 电流环并起来可作为1路N*2A电流环使用;比如: 2环2A 并起来做作为 1路4A 使用。

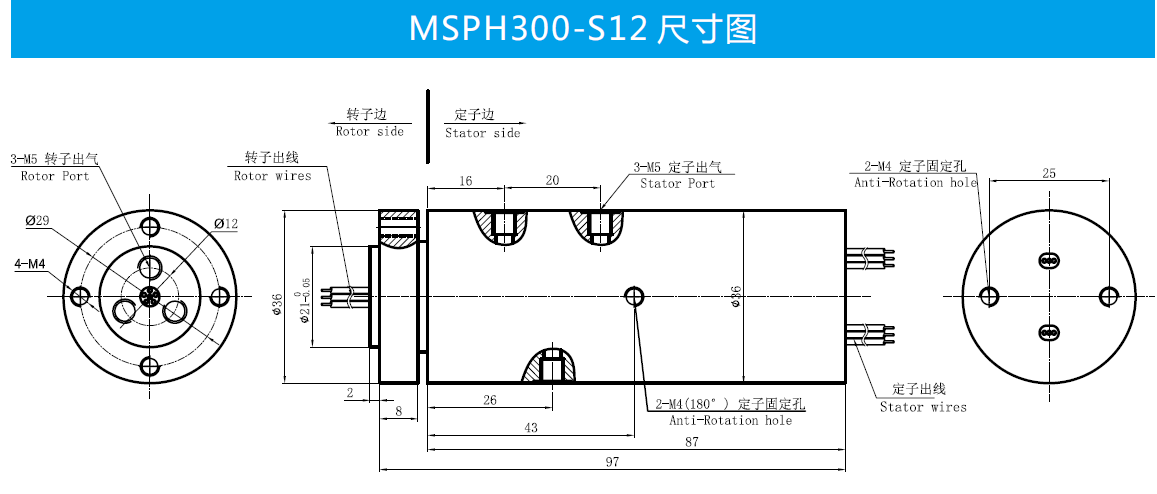

标准图纸


各环路导线色码表
环道颜色环道颜色
17
28
39
4绿10绿
511
612

(6个颜色为一组,分别序号1...6, 下一组从7...12, 重复前6个颜色, 每组用号码管作为组序号标识。)

注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成 本和交期。

① 可定制转子和定子的出线方式及出线长度。

② 由于结构的限制,可按照指定长度或者高度或者外径定制。

③ 最大可支持200路功率电流或者信号。

④ 可选航空插头,端子和热缩管。

⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。

⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。

⑦ 温控信号,热电偶信号混合。

⑧ 防震,高温等特殊环境定制。

⑨ 可与气压、液压旋转接头混合一体气电液滑环。

⑩ 可定制频率高低,接头类型

⑪ 可定制高频功率

⑫ 可根据要求定制通道数

⑬ 电流最大可到5000安培(A)。

⑭ 军工级别。

⑮ 防水,水下模式可选,IP65,IP68 可选。

⑯ 不锈钢壳体要求。

技术支持邮箱:technical@moflon.com

基于本型号进行定制


默孚龙电子有限公司是国内最早从事滑环技术研究,生产的公司之一, 对各个行业定制滑环经验丰富,拥有超过10000种滑环方案图纸数据库。

如何进行特殊要求订购?

定制型号说明:


MSPH300



例子:
  • 如果您需要订购 MSPH300 ,支持65路*信号,订购型号为MSPH300-S65.
  • 如果您需要订购 MSPH300 ,支持12路*信号 + 3路*10A,,订购型号为 MSPH300-P0310-S12

  • 其他特殊要求:
    如果您还有其他特殊要求,请联系我们。比如:长度限制,高度限制,其他尺寸限制,出线方式,导线长度,定制接头,高温,大电流,军工级别等: technical@moflon.com.
