MAPH400 气/液+电 旋转接头,可通M5;G1/8;G1/4;G3/8;G1/2接头,4~12mm大小管径, 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;标准为法兰安装形式,可定制空心轴安装。
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、
产品等级选型表 | |||
产品等级代号 | 最高转速 | 工作寿命 | 密封件 |
VC | 100RPM | 1000万转 | 国内知名品牌密封件 |
VD | 300RPM | 3000万转 | 进口密封件 |
技术规格参数 | ||||
旋转接头部分技术指标 | 机械技术指标 | |||
参数 | 数值 | 参数 | 数值 | |
通道数 | 4进4出 | 工作寿命 | 参考产品选型等级 | |
最大压力 | 10MPa(可定制高压),真空0.01torr | 额定转速 | 参考产品选型等级 | |
扭矩 | 与接口尺寸相关,详细咨询技术 | 工作温度 | -30℃~80℃ | |
电气技术指标 | 工作湿度 | 0~85% RH | ||
参数 | 数值 | 接触材料 | 贵金属 | |
功率 | 信号 | 壳体材料 | 铝合金 | |
额定电压 | 0~440VAC/VDC | 0~440VAC/VDC | 防护等级 | IP51 |
绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | ||
导线规格 | AWG16#Teflon | AWG22#Teflon | ||
导线长度 | 标准长度300mm(可据要求调整) | |||
绝缘强度 | 500VAC@50Hz,60s | |||
动态电阻变化值 | <0.01Ω |

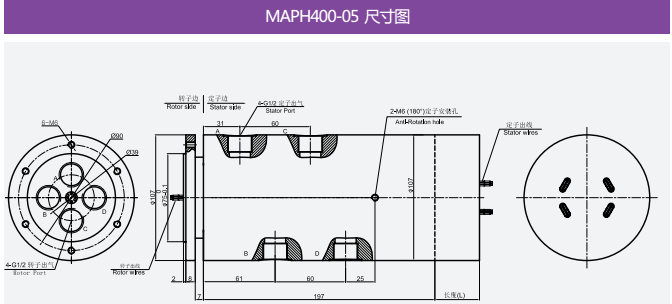

MAPH400-XX 气液电一体滑环选型表 1)XX=01,接口尺寸=M5, 气管规格3~6mm 2)XX=02,接口尺寸=G1/8,气管规格3~10mm 3)XX=03,接口尺寸=G1/4,气管规格3~12mm 4)XX=04,接口尺寸=G3/8,气管规格3~16mm 5)XX=05,接口尺寸=G1/2,气管规格3~20mm | |||||||||
型号 | 气(液)通 | 10A | 信号或5A | 长度L(mm) | 型号 | 气(液)通 | 10A | 信号或5A | 长度L(mm) |
MAPH400-XX-S06 | 4进4出 | 0 | 6 | 38 | MAPH400-XX-P1210-S06 | 4进4出 | 12 | 6 | 71.6 |
MAPH400-XX-P0210-S04 | 4进4出 | 2 | 4 | 38 | MAPH400-XX-P1410-S04 | 4进4出 | 14 | 4 | 71.6 |
MAPH400-XX-P0410-S02 | 4进4出 | 4 | 2 | 38 | MAPH400-XX-P1610-S02 | 4进4出 | 16 | 2 | 71.6 |
MAPH400-XX-P0610 | 4进4出 | 6 | 0 | 38 | MAPH400-XX-S24 | 4进4出 | 0 | 24 | 88.4 |
MAPH400-XX-S12 | 4进4出 | 12 | 0 | 54.8 | MAPH400-XX-P0410-S20 | 4进4出 | 4 | 20 | 88.4 |
MAPH400-XX-P0210-S10 | 4进4出 | 2 | 10 | 54.8 | MAPH400-XX-P0610-S18 | 4进4出 | 6 | 18 | 88.4 |
MAPH400-XX-P0310-S09 | 4进4出 | 3 | 9 | 54.8 | MAPH400-XX-P1210-S12 | 4进4出 | 12 | 12 | 88.4 |
MAPH400-XX-P0610-S06 | 4进4出 | 6 | 6 | 54.8 | MAPH400-XX-S30 | 4进4出 | 0 | 30 | 105.2 |
MAPH400-XX-P0810-S04 | 4进4出 | 8 | 4 | 54.8 | MAPH400-XX-P0610-S24 | 4进4出 | 6 | 24 | 105.2 |
MAPH400-XX-P1010-S02 | 4进4出 | 10 | 2 | 54.8 | MAPH400-XX-S36 | 4进4出 | 0 | 36 | 125 |
MAPH400-XX-P1210 | 4进4出 | 12 | 0 | 54.8 | MAPH400-XX-S42 | 4进4出 | 0 | 42 | 141.8 |
MAPH400-XX-S18 | 4进4出 | 0 | 18 | 71.6 | MAPH400-XX-S48 | 4进4出 | 0 | 48 | 158.6 |
MAPH400-XX-P0210-S16 | 4进4出 | 2 | 16 | 71.6 | MAPH400-XX-S60 | 4进4出 | 0 | 60 | 231.8 |
MAPH400-XX-P0410-S14 | 4进4出 | 4 | 14 | 71.6 | MAPH400-XX-S72 | 4进4出 | 0 | 72 | 275.6 |
MAPH400-XX-P0610-S12 | 4进4出 | 6 | 12 | 71.6 | MAPH400-XX-S84 | 4进4出 | 0 | 84 | 316.4 |
MAPH400-XX-P0810-S10 | 4进4出 | 8 | 10 | 71.6 | MAPH400-XX-S96 | 4进4出 | 0 | 96 | 357.2 |
MAPH400-XX-P1010-S08 | 4进4出 | 10 | 8 | 71.6 |
注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。
各环路导线色码表 | |||
环道 | 颜色 | 环道 | 颜色 |
1 | 黑 | 7 | 黑 |
2 | 红 | 8 | 红 |
3 | 黄 | 9 | 黄 |
4 | 绿 | 10 | 绿 |
5 | 蓝 | 11 | 蓝 |
6 | 白 | 12 | 白 |
(6个颜色为一组,分别序号1...6, 下一组从7...12, 重复前6个颜色, 每组用号码管作为组序号标识。)
注:以下特别要求均可定制,交期会增加3~15天不等,费用增加5%~50%不等,本公司大部分基础配件都有标准化,模块化,非标定制也可大大减少成 本和交期。
① 可定制转子和定子的出线方式及出线长度。
② 由于结构的限制,可按照指定长度或者高度或者外径定制。
③ 最大可支持200路功率电流或者信号。
④ 可选航空插头,端子和热缩管。
⑤ 安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
⑥ 可混合高速率数据传输(包括以太网,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各类工业总线)。
⑦ 温控信号,热电偶信号混合。
⑧ 防震,高温等特殊环境定制。
⑨ 可与气压、液压旋转接头混合一体气电液滑环。
⑩ 可定制频率高低,接头类型
⑪ 可定制高频功率
⑫ 可根据要求定制通道数
⑬ 电流最大可到5000安培(A)。
⑭ 军工级别。
⑮ 防水,水下模式可选,IP65,IP68 可选。
⑯ 不锈钢壳体要求。
